Instrumentos ViewLine de navegación

Instrumentación precisa para dirigir con seguridad tu barco

El indicador multifunción con pantalla segmentada indica la velocidad sobre el fondo e incluye una alarma de velocidad programable.

El indicador multifunción con pantalla segmentada indica la velocidad sobre el fondo e incluye una alarma de velocidad programable.

El indicador multifunción con pantalla segmentada indica la velocidad sobre el fondo e incluye una alarma de velocidad programable.
El indicador ViewLine del ángulo del timón para yates controlados con rueda de timón muestra continuamente la posición actual del timón.
El indicador de arrumaje proporciona información sobre la posición del motor en relación a la roda del barco.
El sincronizador Viewline ayuda a garantizar el correcto funcionamiento síncrono de ambas unidades.
El indicador ViewLine de profundidad mide la profundidad del agua. La alarma integrada garantiza un paso seguro a través de aguas poco profundas.

Instrumentos de navegación fiables que garantizan maniobras seguras y sin accidentes, incluso en situaciones difíciles como canales estrechos. Los instrumentos VDO de navegación marítima muestran información segura de forma precisa y clara.

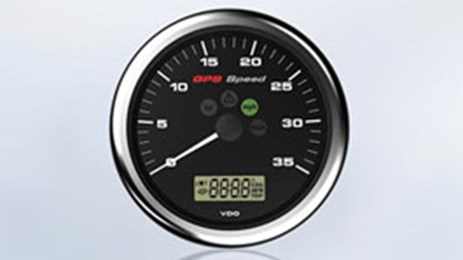

Indicador de velocidad GPS

Este indicador multifuncional con pantalla segmentada está orientado para usarse en barcos abiertos. Basado en el concepto de Viewline, este instrumento proporciona un grado de protección IP ideal, un aspecto moderno y altos estándares de calidad.

  • Antena GPS incorporada
  • Diseño robusto y flexible para aplicaciones versátiles
  • Capacidad CAN (NMEA 2000)
  • Puntero para la indicación analógica de la velocidad sobre el fondo (SOG)
  • Alarma de velocidad programable
  • Pantalla LC segmento fijo
  • Posibilidad de montaje empotrado
  • Grado de protección frontal IP67
  • Compás de Rumbo sobre tierra (COG)
  • Reloj
  • Diámetro de instalación: 110 mm
  • Diámetro exterior: 126 mm
  • Profundidad de montaje: 50 mm

Rango
nudos / kmh / mph

Voltaje Temperatura de funcionamiento Referencia
Ø 110 mm
0 – 12 knots / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501987
0 – 35 knots / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501782
0 – 70 knots / kmh / mph 8.5 – 16 V - 20° / + 85 °C A2C59501781

Ángulo del timón

El indicador ViewLine del ángulo del timón para yates controlados con rueda de timón muestra continuamente la posición actual del timón. Es un instrumento importante para maniobras seguras en canales estrechos.

  • 52 mm rango: 40° babor a 40° estribor
  • 85 mm rango: 45° babor a 45° estribor
  • 8 polo Tyco/Hirschmann bush housing
  • Tensión de funcionamiento 8–32 V
  • Consumo de corriente <150 mA
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 o 85 mm
  • Profundidad de instalación: 50 mm
Rango Voltaje Color Entrada ohm Referencia
Ø 52 mm
- 40° / + 40° 8 – 32 V Negro
Blanco
3 – 180 W A2C59514154
A2C59514230
Ø 85 mm
- 45° / + 45° 8 – 32 V Negro
Blanco
3 – 180 W A2C59512410
A2C59512411

Indicador de Trimado

El indicador de arrumaje proporciona información sobre la posición del motor en relación a la roda del barco. Gracias a ello, el capitán sabe en todo momento si el motor está subido o bajado. Además, puede optimizar en todo momento el arrumaje de la embarcación.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Ángulo de precision: + / – 3.6°
  • Tensión de funcionamiento: 8 – 32 V
  • Consumo de corriente:  < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de indicación: 90°
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango Voltaje Color Entrada ohm Referencia
Ø 52 mm
arriba / abajo 8 – 32 V Negro
Blanco
167 – 10 W A2C59514180
A2C59514244

Sincronizador

En las embarcaciones de recreo con instalaciones de motor doble, el sincronizador Viewline ayuda a garantizar el correcto funcionamiento síncrono de ambas unidades.

  • 8 and 14 pole Tyco / Hirschmann bush housing< 150 mA
  • Tensión de funcionamiento 8–32 V
  • Precisión +/- 2.5 %
  • Consumo de corriente 150 mA
  • Dos entradas de frecuencia
  • Conexión para alarmas externas (opcional)
  • Ajuste del número de impulsos mediante software para PC (herramienta de programación ViewLine)
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • 85 mm diámetro de instalación
  • 50 mm profundidad de instalación
Rango rpm Voltaje Color Entrada Referencia
Ø 85 mm
- 500 / + 500 rpm 8 – 32 V Negro
Blanco
W, 1, Ind A2C59512402
A2C59512403

Indicador de profundidad

El indicador ViewLine de profundidad mide la profundidad del agua. La alarma integrada garantiza un paso seguro a través de aguas poco profundas.

  • 8 and 14 polo Tyco/Hirschmann bush housing
  • Tensión de funcionamiento: 8–32 V
  • Precisión +/– 2.5 % (dependiendo de la naturaleza de la calidad del fondo y el agua)
  • Consumo de corriente <150 mA, con luz de aviso integrada (LED)
  • Luz de aviso configurable para alarma de aguas poco profundas.
  • NMEA entrada para sensor de profundidad activo NMEA 0183
  • Pantalla con varias funciones, por ej., temperatura del agua, profundidad, alarma de aguas poco profundas, tiempo, voltaje, etc.
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 85 mm
  • Profundidad de instalación: 50 mm
Rango de metros Voltaje Color Entrada Referencia
Ø 85 mm
0 – 30 m 8 – 32 V Negro
Blanco
NMEA 0183 A2C59514247
A2C59514250
