Instrumentos ViewLine de control del motor

Instrumentación para controlar de forma fiable su barco

El tacómetro ViewLine indica de forma fiable las revoluciones del motor.

El tacómetro ViewLine indica de forma fiable las revoluciones del motor.

El tacómetro ViewLine indica de forma fiable las revoluciones del motor.
El tacómetro Viewline con pantalla LCD le proporciona valores como horas de funcionamiento del motor, revoluciones del motor y adicionalmente, un reloj.
El amperímetro ofrece una visión general de todo el sistema eléctrico.
El voltímetro ViewLine muestra el estado del generador y de la batería.
El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite del motor. Este indicador oscila de 0 a 5 bar.
El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 10 bar.
El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 25 bar.
El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 400 psi.
El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 435 psi.
Este indicador de presión ViewLine detecta cambios en la presión del turbo.
Indicador de temperatura del refrigerante
El indicador ViewLine de la temperatura del  aceite muestra cualquier aumento repentino de la temperatura del aceite, lo que ayuda a prevenir daños graves al motor y sus gastos asociados.
El pirómetro indica la temperatura en el extremo del tubo de escape.

Los instrumentos de control del motor de nuestras series Viewline le proporcionan todos los valores necesarios para vigilar el motor de su barco y para alcanzar la máxima seguridad.

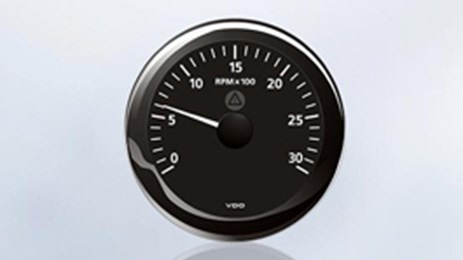

Tacómetro

El medidor de revoluciones ViewLine puede conectarse a motores marinos convencionales.

  • 8 and 14 polo Tyco / Hirschmann bush housing
  • Tensión de funcionamiento 8 – 32 V
  • Precisión +/- 2.5 % de la lectura de escala completa
  • Consumo de corriente < 175 mA con luz de aviso LED
  • Ajuste del número de impulsos mediante software para PC (herramienta de programación ViewLine)
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 & 85 mm
  • Profundidad de instalación: 50 mm
Rango rpm Voltage Color Referencia
Ø 52 mm
4000 rpm 8 – 32 V Negro
Blanco
A2C59512344
A2C59512347
6000 rpm 8 – 32 V Negro
Blanco
A2C59512345
A2C59512348
8000 rpm 8 – 32 V Negro
Blanco
A2C59512346
A2C59512349
Ø 85 mm
3000 rpm 8 – 32 V Negro
Blanco
A2C59512430
A2C59512433
4000 rpm 8 – 32 V Negro
Blanco
A2C59512431
A2C59512434
6000 rpm 8 – 32 V Negro
Blanco
A2C59512432
A2C59512435

Tacómetro con LCD

El tacómetro Viewline con pantalla LCD indica las revoluciones del motor, las horas de funcionamiento del motor, el voltaje y además incluye un reloj.

  • Tensión de funcionamiento 8 – 32 V
  • Indicación de error < 2.5 % en todo el rango de visualización
  • Consumo de corriente < 175 mA, con luz de aviso (LED)
  • Salida para alerta acústica (opcional)
  • Varias entradas de sensor
  • Pantalla LC tamaño 37 mm x 11 mm
  • Pantalla individualmente programable, por ejemplo, para el reloj, odómetro, etc. mediante un botón externo o software para PC (herramienta de programación ViewLine)
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 85 mm
  • Profundidad de instalación: 50 mm
Rango rpm Voltage Color Entrada Referencia
Ø 85 mm
3000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512390
A2C59512396
4000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512391
A2C59512397
5000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512392
A2C59512398
6000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512393
A2C59512399
7000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512394
A2C59512400
8000 rpm 8 – 32 V Negro
Blanco
W, Ind, Hall, Generator A2C59512395
A2C59512401

Amperímetro

El amperímetro ofrece una visión general de todo el sistema eléctrico.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión < 2.5 % de la lectura de escala completa

  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 100 mA, con luz de aviso integrada (LED)
  • Ángulo de visualización: 240°
  • Piloto LED programable (software para ordenador)
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango amp Voltage Color Entrada megavolt Referencia
Ø 52 mm
- 60 / + 60 A 8 – 32 V Negro
Blanco
60 mV A2C59512328
A2C59512330
- 150 / + 150 A 8 – 32 V Negro
Blanco
60 mV A2C59512329
A2C59512331

Voltímetro

El voltímetro muestra en una escala de voltaje el estado del generador y de la batería y también de las descargas. Aquellos valores que excedan de lo normal pueden monitorizarse  así como cualquier descarga.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 16 V, 18 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Ángulo de visualización: 90°
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Voltage Color Referencia
Ø 52 mm
8 – 16 V Negro
Blanco
A2C59512545
A2C59512546
18 – 32 V Negro
Blanco
A2C59512458
A2C59512459

Indicador de presión del aceite 5 bar

El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite del motor. Este indicador oscila de 0 a 5 bar.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
0 – 5 bar
0 – 80 psi
8 – 32 V



Negro Blanco
10 – 184 W A2C59514123
A2C59514211
0 – 80 psi
0 – 5 bar
8 – 32 V Negro
Blanco
10 – 184 W A2C59514128
A2C59514214

Indicador de presión del aceite de la transmisión 10 bar

El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 10 bar.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm

Rango exterior/interior

Voltage Color Entrada ohm Referencia
Ø 52 mm
0 – 10 bar
0 – 150 psi
8 – 32 V Negro
Blanco
10 – 184 W A2C59514111
A2C59514199
0 – 150 psi
0 – 10 bar
8 – 32 V Blanco 240 – 33.5 W A2C59514202

Indicador de presión del aceite de la transmisión 25 bar

El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 25 bar.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
    • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
0 – 25 bar
0 – 350 psi
8 – 32 V Negro
Blanco
10 – 184 W A2C59514136
A2C59514206
0 – 350 psi
0 – 25 bar
8 – 32 V Blanco 10 – 184 W A2C59514220

Indicador de presión del aceite de la transmisión 400 psi

El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 400 psi.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal  IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
0 – 400 psi
0 – 25 bar
8 – 32 V Negro
Blanco
10 – 184 W A2C59514145
A2C59514223

Indicador de presión del aceite de la transmisión 435 psi

El indicador de presión ViewLine detecta fluctuaciones en la presión del aceite de la caja de cambios. Este indicador oscila de 0 a 435 psi.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
0 – 30 bar
0 – 435 psi
8 – 32 V Negro
Blanco
10 – 184 W A2C59514141
A2C59514208

Medidor para indicar la presión de sobrealimentación

Este indicador de presión ViewLine detecta cambios en la presión del turbo.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltaje Color Entrada ohm Referencia
Ø 52 mm
0 – 2 bar
0 – 30 psi
8 – 32 V Negro
Blanco
10 – 184 W A2C59514149
A2C59514225

Indicador de temperatura del refrigerante

El indicador ViewLine de temperatura del  refrigerante muestra cualquier aumento repentino de la temperatura del refrigerante, lo que ayuda a evitar daños graves al motor y sus gastos asociados.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
40° – 120 °C
105° – 250 °F
8 – 32 V Negro
Blanco
287.4 – 22.7 W A2C59514170
A2C59514237
105° – 250 °F
40° – 120 °C
8 – 32 V Negro
Blanco
287.4 – 22.7 W A2C59514176
A2C59514241

Indicador de temperatura del aceite

El indicador ViewLine de temperatura del aceite muestra cualquier aumento repentino de la temperatura del aceite, lo que ayuda a prevenir daños graves al motor y sus gastos asociados.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión + / – 3.6° sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 150 mA, con luz de aviso integrada (LED)
  • Señal de entrada: valores de Ω estándar
  • Ángulo de visualización: 90°
  • Conexión opcional del interruptor de aviso
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
Rango exterior/interior Voltage Color Entrada ohm Referencia
Ø 52 mm
50° – 150 °C
120° – 300 °F
8 – 32 V Negro
Blanco
322.8 – 18.6 W A2C59514160
A2C59514231
120° – 300 °F
50° – 150 °C
8 – 32 V Negro
Blanco
322.8 – 18.6 W A2C59514165
A2C59514234

Pirómetro

El pirómetro ViewLine indica la temperatura en el extremo del tubo de escape (hasta 900 ° C / 1650 ° F). La relación que guarda este valor con la temperatura máxima permitida, muestra cómo es de eficiente la combustión en una carga particular.

  • 8 polo Tyco / clavija Hirschmann MQS
  • Precisión < 2.5 % sobre el área de visualización completa
  • Tensión de funcionamiento 8 – 32 V
  • Consumo de corriente < 100 mA, con luz de aviso integrada (LED)
  • Ángulo de visualización: 240°
  • Punto de aviso programable (mediante el software para PC opcional)
  • Protección contra polaridad inversa
  • Doble lente anti-vaho
  • Rango de protección frontal IP67
  • Diámetro de instalación: 52 mm
  • Profundidad de instalación: 50 mm
RangO temp
Voltage Color Entrada megavolt Referencia
Ø 52 mm
100° – 900 °C 8 – 32 V Negro
Blanco
37 mV A2C59512332
A2C59512333
250° – 1650 °F 8 – 32 V Negro
Blanco
37 mV A2C59512334
A2C59512335

Buscar Distribuidor / Contáctenos

Busque el contacto, distribuidor o servicio adecuado en todo el mundo

Contacto

© Continental Automotive Spain S.A. 2016

VDO - A Trademark of the Continental Corporation
