Sensores marinos

Sensores flexibles y fiables para aplicaciones marinas.

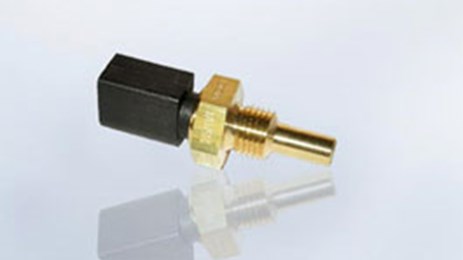

El sensor de temperatura se basa en la NTC-Technology (Negative Temperature Coefficient).

El sensor de temperatura se basa en la NTC-Technology (Negative Temperature Coefficient).

El sensor de temperatura se basa en la NTC-Technology (Negative Temperature Coefficient).
Sensor de amperímetro marino
Sensor que mide la temperature del líquido refrigerante.
Este sensor de profundidad es un sensor discreto, de reducida escala y retráctil, que calcula de forma precisa los datos de profundidad y temperatura.
Los sensores de presión activos con salida de tensión son utilizados para medir la presión de medios gaseosos y líquidos.
Sensor de la presión del aceite del motor para medir la presión del aceite del motor hasta 5 bar.
Sensor de la presión del aceite del motor para medir la presión del aceite del motor hasta 10 bar.
Sensor que mide la temperatura del aceite del motor.
Sensor capacitivo de agua dulce  que mide el nivel de agua dulce en el depósito.
Sensor resistivo de agua dulce que mide el nivel de agua dulce en el depósito.
Sensor marino del nivel de combustible para el indicador de combustible 3-180 con señal de aviso.
Sensor marino del nivel de combustible para el indicador de combustible 0-90 con señal de aviso.
Sensor marino del nivel de combustible para el indicador de combustible 90-4 con señal de aviso.
Sensor marino del nivel de combustible para el indicador de combustible 240-33.5 con señal de aviso.
El multifuncional sensor AcquaLink® Nav es la joya de todos los sensores.
Sensor pirométrico para la medición de la temperatura.
Sensor que mide el ángulo del timón.
Sensor que mide la velocidad y revolución del motor.
El transductor Sumlog® es necesario para medir la velocidad del barco a través del agua.
Sensor de la presión del aceite de la transmisión para medir la presión del aceite de la transmission hasta 25 bar.
Sensor de la presión del aceite de la transmisión para medir la presión del aceite de la transmisión.
Sensor de presión para medir la presión del turbo.
Sensor que mide el nivel de aguas residuales en el depósito.
El rotor registra la velocidad relativa del viento que a su vez se muestra en el indicador de velocidad del viento.

Los sensores para funciones de seguridad controladas electrónicamente son los ojos, los oídos y la antena de un vehículo moderno de alta tecnología. Nada se les escapa - ni las más pequeñas desviaciones de temperatura dentro de los sistemas de refrigeración, ni el seguimiento del motor o la temperatura del aceite de la transmisión. Los sistemas de seguridad inteligentes son inconcebibles sin ellos.

Sensor Nav

El multifuncional sensor AcquaLink® Nav es la joya de todos los sensores. El sensor inercial complementa el módulo receptor del satélite incorporado (GPS, Bei Dou, Glonass, Galileo) para proporcionar lecturas precisas de la velocidad de desplazamiento, así como la inclinación y el balanceo (arriba y abajo) y el movimiento de viraje (lateral) del barco.

Las lecturas de la brújula pueden visualizarse electrónicamente gracias al magnetómetro, el cual también facilita correcciones del rumbo en los pilotos automáticos electrónicos. Los sensores del barómetro y de la temperatura del aire son los primeros indicadores de las próximas condiciones metereológicas.

  • Conector M12 5 clavijas
  • NMEA 2000® certificado
  • Módulo GPS: posición, tiempo, vector de barcos, calidad de la señal, satélites
  • Brújula Flux: + / -40° ángulo de inclinación, < 2° exactitud, alarma (cambio rápido de intensidad de campo, ángulo de inclinación invadido, condición de mínima tensión)
  • Barómetro: presión del aire, temperatura del aire en el interior del sensor
  • Temperatura del aire: -20 / +65°C
  • Sensor de inercia: resolución 1°/s
  • Rango de viraje 100°/s,
  • Linealidad + / -3°/s
  • Rango de aceleración 50 m/s2, linealidad + / -1 m/s2
  • Escora calculada, inclinación y balanceo - rango + / -50°
  • Rango de temperatura de funcionamiento -20 °C / +70 °C
  • Rango de temperatura de almacenamiento -30 °C / +80 °C
Tensión Referencia
8 – 28 V A2C59501981

Sensor de viento

La veleta gira en la dirección del viento y mueve el indicador de la dirección del viento. El rotor registra la velocidad relativa del viento que a su vez se muestra en el indicador de velocidad del viento.

  • Brazo corto: M12 5 clavija NMEA 2000® certificado
  • Brazo largo: M12 5 clavija NMEA 2000® certificado
Tensión Referencia
8 – 28 V A2C59501983
8 – 28 V A2C59501984

Transductor Sumlog®

El transductor Sumlog® es necesario para medir la velocidad del barco a través del agua. El Sumlog®  incluye dos ruedas de paletas que pueden ser intercambiadas para coincidir con el rango de velocidad de la embarcación, soportando así la velocidad de 0 a 12 o hasta 50 nudos respectivos de la rueda de paletas instalada.

La Nav Box soporta hasta dos Sumlogs® que pueden ser directamente conectados a los puertos dedicados para Sumlog® usando un cable conector de extensión M12 con 4 clavijas.

  • 4 clavijas M12 conector <100 mA
  • 8 – 28 V
Tensión Referencia
8 – 28 V A2C59501986

Sensor de profundidad

Este sensor de profundidad es un sensor de reducida escala, retráctil y discreto que calcula de forma precisa los datos de profundidad y temperatura, y los envía a cualquier pantalla NMEA 0183 o NMEA 2000®. Opera a una frecuencia de 235 kHz. La cerámica de banda ancha ofrece lecturas de profundidad a 183 m (600 '), así como lecturas de aguas poco profundas incluso en tan sólo 500 mm (1,6 ").

La señal procedente del transductor de profundidad se procesa dentro del propio sensor. Todo lo que se necesita para recibir los datos de profundidad y temperatura es un solo cable conectado a un dispositivo o pantalla compatible. Debido a que la cerámica está inclinada dentro de la carcasa, el haz del transductor está orientado directamente hacia abajo, dando lugar a fuertes ecos de fondo y a lecturas de profundidad precisas. La carcasa retráctil posee una válvula de cierre automático que reduce el flujo de agua en el recipiente cuando se retira el transductor para su limpieza.

  • Ángulo de inclinación: 20°
  • NMEA 2000®
  • Tensión de alimentación 9 – 16 V
  • 60 watt
  • 235 kHz
  • Temperatura del sensor para el agua -10 / +40 °C
  • Cable de espiral
  • Carcasa de plástico
  • Cascasa retráctil
  • Válvula de agua
Material Referencia
Carcasa de plástico A2C59501985

Sensor de la posición del timón

Sensor que mide la posición del timón.



Estación individual
Tensión Resistencia ohm Referencia
12 / 24 V 10 – 180 Ω 440-102-001-001D



Estación doble (fly bridge)
Tensión Resistencia ohm Referencia
12 / 24 V 5 – 90 Ω 440-102-002-001D

Sensor capacitivo de agua dulce

Sensor capacitivo de agua dulce  que mide el nivel de agua dulce en el depósito.

Tensión Rango de señal Longitud Referencia
12 / 24 V 40 – 20 mA 80 – 600 mm N02-240-402
12 / 24 V 40 – 20 mA 600 – 1200 mm N02-240-404
12 / 24 V 40 – 20 mA 1200 – 1500 mm N02-240-406

Sensor resistivo de agua dulce

Sensor resistivo que mide el nivel de agua dulce en el depósito.

Voltaje Rango de señal Longitud Referencia
12 / 24 V 3 – 180 Ω 200 – 600 mm 226-828-001-001K

Sensor capacitivo de aguas residuales

Sensor que mide el nivel de aguas residuales en el depósito.

Tensión Rango de señal Longitud Referencia
12 / 24 V 40 – 20 mA 200 – 600 mm N02-240-902
12 / 24 V 40 – 20 mA 600 – 1200 mm N02-240-904
12 / 24 V 40 – 20 mA 1200 – 1500 mm N02-240-906

Sensor del indicador de combustible 90-4

Sensor marino del nivel de combustible para el indicador de combustible 90-4 con señal de aviso.

Rango de señal vacío/lleno Longitud Referencia
69.0 - 4.5 Ω 150 mm 224-011-000-150G
74.0 - 4.5 Ω 160 mm 224-011-000-160G
79.5 - 4.5 Ω 170 mm 224-011-000-170G
64.0 - 3.0 Ω 180 mm 224-011-000-180G
68.0 - 3.0 Ω 190 mm 224-011-000-190G
68.0 - 2.5 Ω 200 mm 224-011-000-200G
76.0 - 3.0 Ω 210 mm 224-011-000-210G
80.0 - 3.0 Ω 220 mm 224-011-000-220G
84.0 - 2.5 Ω 230 mm 224-011-000-230G
65.5 - 2.5 Ω 240 mm 224-011-000-240G
72.0 - 2.5 Ω 250 mm 224-011-000-250G
72.0 - 2.5 Ω 260 mm 224-011-000-260G
74.5 - 2.5 Ω 270 mm 224-011-000-270G
75.5 - 2.5 Ω 280 mm 224-011-000-280G
82.8 - 2.5 Ω 300 mm 224-011-000-300G
84.0 - 2.5 Ω 310 mm 224-011-000-310G
72.0 - 2.5 Ω 330 mm 224-011-000-330G
74.0 - 2.5 Ω 340 mm 224-011-000-340G
79.6 - 2.5 Ω 350 mm 224-011-000-350G
71.0 - 2.5 Ω 370 mm 224-011-000-370G
73.0 - 2.5 Ω 380 mm 224-011-000-380G
75.0 - 2.5 Ω 390 mm 224-011-000-390G
74.9 . 2.5 Ω 400 mm 224-011-000-400G
84.3 - 2.5 Ω 450 mm 224-011-000-450G
75.4 - 2.5 Ω 500 mm 224-011-000-500G
77.6 - 2.5 Ω 550 mm 224-011-000-550G
85.3 - 2.5 Ω 600 mm 224-011-000-600G
82.2 - 2.5 Ω 650 mm 224-011-000-650G
81.6 - 2.0 Ω 700 mm 224-011-000-700G
82.0 - 2.0 Ω 750 mm 224-011-000-750G
68.5 - 2.0 Ω 800 mm 224-011-000-800G

Sensor del indicador de combustible 0-90

Sensor marino del nivel de combustible para el indicador de combustible 0-90 con señal de aviso.

Especificaciones Rango de señal vacío/lleno

Longitud

Referencia
Sensor del nivel de combustible con señal de aviso
Tipo de sensor: nivel ajustable
ALAS I

2 – 90 Ω

145 – 400 mm

A2C59510167

Sensor del nivel de combustible sin señal de aviso
Tipo de sensor: Adjustable lever
ALAS I

2 – 90 Ω

145 – 400 mm

A2C59510173

Sensor del indicador de combustible 240-33.5

Sensor marino del nivel de combustible para el indicador de combustible 240-33.5 con señal de aviso.

Especificaciones Rango de señal vacío/lleno Longitud Referencia
Sensor del nivel de combustible con señal de aviso
Tipo de sensor: Nivel ajustable ALAS I
240–33.5 Ω 145–400 mm A2C59510166
Sensor del nivel de combustible sin señal de aviso
Tipo de sensor: Nivel ajustable ALAS I
240–33.5 Ω 145–400 mm A2C59510

Sensor del indicador de combustible 3-180

Sensor marino del nivel de combustible para el indicador de combustible 3-180 con señal de aviso.

Especificaciones Rango de señal vacío/lleno Longitud Referencia
Sensor del nivel de carburante
Tipo de sensor: nivel ajustable
3 – 180 Ω 150 – 600 mm 226-801-015-001G
Sensor del nivel de carburante
Tipo de sensor: nivel ajustable para unidades duales (flying bridge)
3 – 180 Ω 150 – 600 mm N02-240-106 *
  3 – 180 Ω 145 – 400 mm A2C59510165
  3 – 180 Ω 145 – 400 mm A2C59510171

* para unidades duales (flying bridge)

Sensor de presión electrónico EPS

Los sensores de presión activos con salida de tensión son utilizados para medir la presión de medios gaseosos y líquidos en una variedad de aplicaciones y en diferentes ubicaciones.

La unidad del sensor de presión se basa en un elemento sensor de acero inoxidable y convierte las fluctuaciones de medición del medio en una señal de salida eléctrica proporcional a la presión (0,5 - 4,5 V)

Rango bar Tensión Rosca Referencia
10 bar 8 – 32 V M12 x 1.5 365-100-010-121C
16 bar 8 – 32 V M12 x 1.5 365-100-016-121C
30 bar 8 – 32 V M12 x 1.5 365-100-030-121C

Sensor de presión del aceite del motor 5 bar

Sensor de presión para medir la presión del aceite del motor hasta 5 bar.

Unipolar, base común

Rango Tensión L1 L2 Rosca Referencia
5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-029-001C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-004C
5 bar 6 – 24 V 23.8 mm 15.3 mm 1/4" – 18 NPTF 360-081-029-008C
5 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-029-026C
5 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-029-085C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-041C
5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-029-059C



Polo dual, retorno aislado

Rango Tensión L1 L2 Rosca Referencia
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-001C
5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-032-002C
5 bar 6 – 24 V 20.8 mm 12 mm M18 x 1.5 360-081-032-013C
5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-007C
5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-032-059C*
5 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-032-060C*

*sin tuerca hexagonal



Con señal de aviso, base común
Rango Tensión L1 L2 Rosca Article number
0.7 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
tapered, short
360-081-030-004C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-008C
1.4 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-010C
1.2 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1
tapered, short
360-081-030-018C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-028C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-036C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-097C
0.4 +0.2 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-085C
0.5 +0.2 -0.1 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-086C
0.4 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-071C
0.5 +0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-157C
1.4 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-119C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-034-002C
0.4 ± 0.2 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-002A
1.0 ± 0.2 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-004A



Con señal de aviso, 3 conexiones
Rango Tensión L1 L2 Rosca Referencia
0.8 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 Dryseal NPTF 360-081-039-002C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-001C
0.25 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-003C

Sensor de presión del aceite del motor 10 bar

Sensor de presión para medir la presión del aceite del motor hasta 10 bar.

Unipolar, base común
Rango Tensión L1 L2 Rosca Referencia
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-012C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-029-013C
10 bar 6 – 24 V 23.8 mm 15.3 mm 1/4" – 18 NPTF 360-081-029-020C
10 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-029-033C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-029-042C
10 bar 6 – 24 V 19.5 mm 11 mm R 1/8 DIN 2999 360-081-029-062C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-003-002K*

* para unidades duales (flying bridge)



Polo dual, retorno aislado
Rango Tensión L1 L2 Rosca Referencia
10 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-032-003C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-004C
10 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-032-006C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-014C
10 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-053C
10 bar 6 – 24 V 40 mm 10 mm R1/8 DIN 2999 360-081-032-057C
10 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-001-002C*

* para unidades duales (flying bridge)



Con señal de aviso, base común
Rango Tensión L1 L2 Rosca Referencia
0.5 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-030-009C
0.8 ± 0.3 bar 6 – 24 V 19.5 mm 12 mm 1/8" – 27 NPTF 360-081-030-015C
0.9 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-030-017C
1.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-019C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-030-022C
0.7 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-030C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-032C
0.75 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-037C
2.0 ± 0.3 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-030-041C
0.5 +0.2 -0.1 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-052C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-074C
0.75 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-030-039C
1.0 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-030-063C
0.5 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-070C
4.0 +0.5 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-100C
5.5 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M16 x 1.5 360-081-030-107C
0.75 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-030-122C
5.2 ± 0.5 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-030-152C
1.25 +0.3 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-030-138C
1.35 ± 0.15 bar 6 – 24 V 18.5 mm 10 mm M10 x 1 360-081-030-112C
0.7 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-061-002C
5.0 ± 0.3 bar 6 – 24 V 21.5 mm 13 mm M12 x 1.5 tapered, short 360-081-061-006C
5.5 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-003C
3.0 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-062-005A



Con señal de aviso, 3 conexiones
Rango Tensión L1 L2 Rosca Referencia
1.0 ± 0.15 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-039-007C
0.8 ± 0.15 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27
Dryseal NPTF

360-081-039-003C
5.2 ± 0.3 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-063-001C 1)
0.6 +0.3 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-064-004C 2)

1) 1 = Sensor; 2 = Señal de aviso; 3 = Base
2) 1 = Sensor; 2 = Señal de aviso; 3 = Protección anti-torsión

Sensor de presión del aceite de la transmisión 25 bar

Sensor de presión para medir la presión del aceite de la transmisión hasta 25 bar.

Unipolar, base común
Rango Tensión L1 L2 Rosca Referencia
25 bar 6 – 24 V 19.5 mm 11 mm M10 x 1 tapered, short 360-081-037-008C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-004-001C*
25 bar 6 – 24 V 20.8 mm 11 mm M18 x 1.5 360-081-037-003C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-037-010C
25 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-037-017C
25 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-037-018C

* para unidades duales (flying bridge)



Polo dual, retorno aislado
Rango Tensión L1 L2 Rosca Referencia
25 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-038-005C
25 bar 6 – 24 V 23.8 mm 15.3 mm 3/8" – 18 Dryseal
NPTF
360-081-038-002C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 362-081-002-001K*
25 bar 6 – 24 V 20.5 mm 12 mm M14 x 1.5 360-081-038-001C
25 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-038-003C

* para unidades duales (flying bridge)



Con señal de aviso, base común
Señal de aviso Tensión L1 L2 Rosca Referencia
5.5 +1.0 -0.5 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-053-003C

Sensor de presión del aceite de la transmisión 400-435 psi

Sensor para medir la presión del aceite de la transmisión.

Polo dual, retorno aislado
Rango Tensión L1 L2 Rosca Referencia
30 bar 6 – 24 V 19.5 mm 11 mm 1/8” – 27 NPTF 362-081-002-003C*
30 bar 6 – 24 V 19.5 mm 11 mm 1/8” – 27 NPTF 362-081-002-004C*

* para unidades duales (flying bridge)

Sensor de la presión del turbo

Sensor para medir la presión del turbo.

Polo dual, retorno aislado
Rango Tensión L1 L2 Rosca Referencia
2 bar 6 – 24 V 20.5 mm 12 mm M18 x 1.5 360-081-032-058C
2 bar 6 – 24 V 20.5 mm 12 mm M12 x 1.5 360-081-032-011C
2 bar 6 – 24 V 19.5 mm 11 mm 1/8" – 27 NPTF 360-081-032-025C

Sensor de revolución y velocidad

Sensor que mide la velocidad y revolución del motor.

Sensor inductivo de 2 polos, retorno aislado (tensión independiente)
L1 L2 L3 L4 Rosca Referencia
18 mm 35 mm 36.15 – 35.80 mm 71.5 mm M18 x 1.5 340-804-005-001C
15 mm 35 mm 36.1 ± 0.1 mm 71.5 mm M18 x 1.5 340-804-005-007C
18 mm 71.4 mm 72.63 – 72.20 mm 107.9 mm M18 x 1.5 340-804-005-013A
24.9 mm 63.4 mm 64.55 – 64.20 mm 99.9 mm M18 x 1.5 340-804-005-028C
24.9 mm 26.5 mm 27.5 +0.15 -0.2 mm 63 mm M18 x 1.5 340-804-005-033C
18 mm 35 mm 36.1 ± 0.1 mm 63.5 mm M18 x 1.5 340-804-006-002C
33 mm 34 mm 35.1 ± 0.1 mm 62 mm M18 x 1.5 340-804-006-007C
33 mm 34 mm 35.1 ± 0.1 mm 64.5 mm M18 x 1.5 340-804-007-003C
27.5 mm 28.5 mm 29.6 ± 0.1 mm 70 mm M18 x 1.5 340-804-007-002A 1)
27.5 mm 28.5 mm 29.6 ± 0.1 mm 70 mm 3/4" – 16 UNF-2A 340-804-007-004C 1)
33 mm 34 mm 35.1 ± 0.1 mm 70 mm M18 x 1.5 340-804-007-011C 1)
18.2 mm 70.7 mm 71.8 ± 0.1 mm 79.7 mm M18 x 1.5 340-804-007-019C 2)
20 mm 39 mm 40.1 ± 0.1 mm 62 mm M18 x 1.5 340-804-007-020C 2)

1) Conexión de desplazamiento de aislante = 6.3 x 0.8 mm; W = 6.3 x 0.8 mm
2) Conexión de desplazamiento de aislante = 4.8 x 0.8 mm; W = 6.3 x 0.8 mm



Sensor de impulsos alternos de 4 polos, retorno aislado, 8 – 15 V, 12 mA
Tensión L1 L2 Referencia
8 – 15 V 90.2 mm 133 mm 340-216-005-001C
8 – 15 V 63.2 mm 106 mm 340-216-005-002C
8 – 15 V 25 mm 74 mm A2C59513983
8 – 15 V 25 mm 78.3 mm 340-216-010-003C



Sensor de impulsos alternos de 4 polos, retorno aislado, 30 V, 14 mA
Tensión L1 L2 Referencia
30 V 90.2 mm 133 mm 340-216-010-004C



Sensores del generador de 2 polos, 3 polos, retorno aislado (sin carga de tensión)
Sin carga de tensión Tipo Rosca Referencia
19.3 V to 2 000 min -1 2-pole, M4 M22 x 1.5 340-808-001-002C
19.3 V to 2 000 min -1 3-pole, M4 M22 x 1.5 340-807-001-001C
19.3 V to 2 000 min -1 3-pole, 8-32 UNC-2A 7/8" – 18UNS-2B 340-807-001-003C



Sensor de Efecto-Hall de 3 polos, retorno aislado
Tensión Referencia
10.8 to 16 V 340-214-013-001Z

Conector de temperatura IP

Los sensores para funciones de seguridad controladas electrónicamente son los ojos, los oídos y la antena de un vehículo moderno de alta tecnología. Nada se les escapa - ni las más pequeñas desviaciones de temperatura dentro de los sistemas de refrigeración, ni el seguimiento del motor o la temperatura del aceite de la transmisión. Los sistemas de seguridad inteligentes son inconcebibles sin ellos.

El sensor de temperatura se basa en la Tecnología NTC (Negative Temperature Coefficient). Es un semi-conductor que cambia el valor de la resistencia de acuerdo con la desviación de la temperatura. Este valor de la Resistencia, como valor de salida, es mucho más que un indicador de la temperatura media.

Adecuado para aceite de motor, refrigerante del motor y combustible Diesel
Rango de grados Rosca Junta tórica Par de apriete Referencia
- 40 / + 150 °C M12 x 1.5 FMP (Shore A 70 ±5) 15 – 20 Nm A2C59900813 1)

1) Conector correspondiente: Bosch, 1928403920, code 2



Adecuado para refrigerante del motor
Rango de grados Rosca Junta tórica Par de apriete Referencia
- 40 / + 140 °C M12 x 1.5 Copper 17 + 3 - 0 Nm A2C59515306 2)
- 40 / + 130 °C * M14 x 1.5 None Max 45 Nm A2C59515307 3)
- 40 / + 130 °C M12 x 1.5 EN AW – 1200 (AI 99) 20 Nm ± 10 % A2C59900816 4)

2) Conector correspondiente: Delphi, DRW. 152624 way 2, code 1
3) Conector correspondiente: Leopold Kostal carcasa (negra) 2 polos código A, 09 4412 11,
Contacto SLK 8 ELA, TAB 2 99 00 47295 0
4) Conector correspondiente: Tyco, AMP925597-2 or AMP925596

* + 150 °C max 10 min

Sensor de la temperatura del aceite del motor

Sensor que mide la temperatura del aceite del motor.

Unipolar, base común
Rango de grados Tensión Longitud   Rosca Referencia
50 – 150 °C 6 – 24 V 29 mm 9 mm M14 x 1.5 323-801-004-002N
50 – 150 °C 6 – 24 V 29 mm 9 mm R 1/2 323-801-004-003D
50 – 150 °C 6 – 24 V 29 mm 9 mm 1/2" – 14 NPTF 323-801-004-007D
50 – 150 °C 6 – 24 V 29 mm 9 mm M14 x 1,5 323-801-004-039D
50 – 150 °C 6 – 24 V 15 mm 9 mm M16 x 1,5 323-801-012-001D
50 – 150 °C 6 – 24 V 15 mm 9 mm M14 x 1,5 323-801-012-002D
50 – 150 °C 6 – 24 V 15 mm 9 mm M18 x 1,5 323-801-012-003D
50 – 150 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-004-012C
50 – 150 °C 6 – 24 V 22 mm 6.9 mm M10 x 1,5 323-801-010-001D
50 – 150 °C 6 – 24 V 29 mm 9 mm 1/4" – 18 NPTF 323-801-004-017D



Polo dual, retorno aislado
Rango de grados Tensión Longitud   Rosca Referencia
50 – 150 °C 6 – 24 V 29 mm 11 mm M14 x 1.5 323-805-003-001N
50 – 150 °C 6 – 24 V 29 mm 11 mm 1/4" – 18 NPTF 323-805-003-002N
50 – 150 °C 6 – 24 V 29 mm 11 mm 5/8" – 18 UNF-2A
with sealing cone
323-805-003-003N

Sensor de temperatura del refrigerante

Sensor que mide la temperatura del refrigerante.

Unipolar, base común
Rango de grados Tensión Longitud   Rosca Referencia
40 – 120 °C 6 – 24 V 29 mm 9 mm M14 x 1.5 323-801-001-006N
40 – 120 °C 6 – 24 V 29 mm 9 mm 3/8" – 18 NPTF 323-801-001-007N
40 – 120 °C 6 – 24 V 29 mm 9 mm 5/8" – 18 UNF-3A 323-801-001-008N
40 – 120 °C 6 – 24 V 29 mm 9 mm 1/4" – 18 NPTF 323-801-001-009N
40 – 120 °C 6 – 24 V 29 mm 9 mm 1/2" – 14 NPTF 323-801-001-010N
40 – 120 °C 6 – 24 V 29 mm 9 mm M18 x 1,5 323-801-001-022N
40 – 120 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-001-040N
40 – 120 °C 6 – 24 V 29 mm 9 mm M16 x 1,5 323-801-001-029N
40 – 120 °C 6 – 24 V 29 mm 9 mm R 3/8" DIN 2999, tapered 323-801-001-058C
40 – 120 °C 6 – 24 V 22 mm 8.5 mm 1/8" – 27 NPTF 323-801-005-001D
40 – 120 °C 6 – 24 V 10.5 mm 8.4 mm M10 x 1 tapered, short 323-801-017-001N



Polo dual, retorno aislado
Rango de grados Tensión Longitud   Rosca Referencia
40 – 120 °C 6 – 24 V 24 mm 11 mm 5/8" – 18 UNF-2A 323-805-001-002C
40 – 120 °C 6 – 24 V 29 mm 11 mm 1/2" – 14 NPTF 323-805-001-004N
40 – 120 °C 6 – 24 V 29 mm 11 mm 3/8" – 18 Dryseal
NPTF
323-805-001-005N
40 – 120 °C 6 – 24 V 29 mm 9 mm M18 x 1,5 323-805-001-015N

Sensor pirométrico

Sensor pirométrico para la medición de la temperatura.

Elemento termopar – compatible solo con VDO
Rango Terminales Referencia
100 – 900° C
250 – 1650° F
Roja = Negativa
Amarilla = Positiva
N03-320-264



Cable de conexión
Rango Terminales Referencia
6 m Blanco = Negativa
Azul = Positivo
N03-320-268



Casquillo roscado para la soldadura al colector
Referencia
N03-320-266

Sensor de amperímetro

Sensor de amperímetro marino

Rango amp Tensión Entrada Referencia
- 60 / + 60 A 12 / 24 V 60 mV A2C59514043
- 150 / + 150 A 12 / 24 V 60 mV A2C59514043

Buscar Distribuidor / Contáctenos

Busque el contacto, distribuidor o servicio adecuado en todo el mundo

Contacto

© Continental Automotive Spain S.A. 2016

VDO - A Trademark of the Continental Corporation
