Instrumentos OceanLink de control del motor

Instrumentación precisa para el control del motor

El instrumento central presenta automáticamente toda la información importante - hasta 256 valores de medición estándar que abarcan desde la presión del aceite y el consumo de combustible a las horas de funcionamiento - en una pantalla digital de grandes dimensiones.

El instrumento central presenta automáticamente toda la información importante - hasta 256 valores de medición estándar que abarcan desde la presión del aceite y el consumo de combustible a las horas de funcionamiento - en una pantalla digital de grandes dimensiones.

El instrumento central presenta automáticamente toda la información importante - hasta 256 valores de medición estándar que abarcan desde la presión del aceite y el consumo de combustible a las horas de funcionamiento - en una pantalla digital de grandes dimensiones.
El indicador satélite Oceanlink de temperatura del refrigerante muestra cualquier aumento repentino de la temperatura del refrigerante, lo que permite evitar daños graves al motor y sus gastos asociados.
Este indicador satélite OceanLink de la presión de la transmisión detecta fluctuaciones en la presión del aceite de la caja de cambios.
El indicador OceanLink de la temperatura de la transmisión indica con precisión la temperatura del aceite de la caja de cambios.
Este indicador satélite OceanLink de la presión del aceite detecta fluctuaciones en la presión del aceite del motor.
El indicador satélite OceanLink de la temperatura del aceite muestra cualquier aumento repentino de la temperatura del aceite, lo que permite evitar daños graves al motor y sus gastos asociados.
El pirómetro satélite OceanLink indica la temperatura en el extremo del tubo de escape.
Este indicador satélite OceanLink de presión detecta los cambios en la presión del turbo.
El voltímetro satélite OceanLink muestra de forma precisa el estado del generador y la batería.

Los instrumentos Oceanlink para el control del motor muestran de forma fiable las revoluciones del motor, la carga y voltaje de la batería, la temperatura del refrigerante y del aceite, la presión del turbo, así como la presión del aceite.

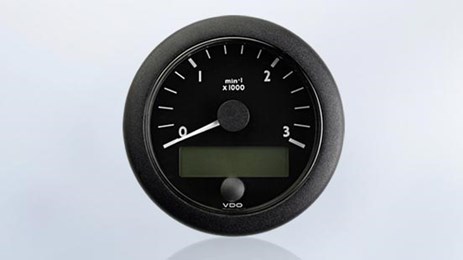

Tacómetro maestro

El instrumento central presenta automáticamente toda la información importante - hasta 256 valores de medición estándar que abarcan desde la presión del aceite y el consumo de combustible hasta las horas de funcionamiento - en una pantalla digital de grandes dimensiones. Además de una interfaz CAN con protocolo de datos SAE J1939, incluye dos entradas para sensores analógicos. La innovadora conexión de datos Easy Link evita el complicado cableado.

La interfaz CAN también permite que se conecte un segundo instrumento central para posicionarse en el flybridge, por ejemplo. Los instrumentos satélites, que permiten obtener más valores de medición dinámicos, reciben actualizaciones desde el instrumento central cada 20 minutos.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Pantalla: 132 x 33 puntos
  • Conexiones: conector DELPHI, GT 150 series
  • Instalación: tuerca de la carcasa, altura de la contratuerca 0-17 mm
  • Zona de indicación: 3,000, 4,000 and 5,000 rpm
  • Tensión nominal: 12/24 voltios
  • Posición nominal: 0-90° ángulo, de acuerdo a VDON 2.700.1
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Consumo de corriente: 120 mA sin, 140 mA con iluminación
  • Fuente de alimentación 10-30 voltios
Rango Tipo Descripción
Ø 85 mm
0–3,000 min-1 Maestro Tacómetro
0–4,000 min-1 Maestro Tacómetro
0–5,000 min-1 Maestro Tacómetro

Indicador satélite de la temperatura del refrigerante

El indicador satélite Oceanlink de temperatura del refrigerante muestra cualquier aumento repentino de la temperatura del refrigerante, lo que permite evitar daños graves al motor y sus gastos asociados.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: tuerca de la carcasa, altura de la contratuerca 0-17 mm, tacos 12-25 mm montaje empotrado: de 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en empaquetadura  Æ51.5 junta del panel / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: máx. 20 indicadores y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional desde el maestro al satélite
Rango Tipo Description
Ø 52 mm
40–120 °C/105–250 °F Satélite Indicador temp. refrigerante motor
105–250 °F Satélite Indicador temp. refrigerante motor
40–120 °C Satélite Indicador temp. refrigerante motor





Indicador satélite de la temperatura de la transmisión

El indicador OceanLink de la temperatura de la transmisión indica con precisión la temperatura del aceite de la caja de cambios.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: tuerca de la carcasa, altura de la contratuerca 0-17 mm, tacos 12-25 mm montaje empotrado: de 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en empaquetadura  Æ51.5 junta del panel / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: máx. 20 indicadores y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA sin iluminación
  • Transferencia de datos: Easy Link bus unidireccional desde el maestro al satélite
Rango Tipo Descripción
Ø 52 mm
50° - 150°C Satélite Indicador temp. aceite transmisión





Pirómetro satélite

El pirómetro satélite OceanLink indica la temperatura en el extremo del tubo de escape.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje de la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12/25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en empaquetadura  Æ51.5 junta del panel / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional del maestro al satélite
Rango Tipo Descripción
Ø 52 mm
100° - 900°C Satélite Indicador de la temperatura del gas de escape, negro
200° -1,700 °F Satélite Indicador de la temperatura del gas de escape, blanco

Indicador satélite de la temperatura del aceite

El indicador satélite OceanLink de la temperatura del aceite muestra cualquier aumento repentino de la temperatura del aceite, lo que permite evitar daños graves al motor y sus gastos asociados.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje de la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12/25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en empaquetadura  Æ51.5 junta del panel / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional desde el maestro al satélite
Rango Tipo Descripción
Ø 52 mm
50–150 °C Satélite Indicador temp. aceite del motor





Indicador satélite de la presión de la transmisión


Este indicador satélite OceanLink de la presión de la transmisión detecta fluctuaciones en la presión del aceite de la caja de cambios.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje de la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12-25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en junta del panel  Æ51.5 / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional del maestro al satélite
Rango Tipo Descripción
Ø 52 mm
0-25 bar Satélite Indicador de la presión del aceite de la transmisión, negro
0-25 bar / 0-360 psi Satélite Indicador de la presión del aceite de la transmisión, blanco

Indicador satélite de la presión del aceite

Este indicador satélite OceanLink de la presión del aceite detecta fluctuaciones en la presión del aceite del motor.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje de la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12-25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en empaquetadura  Æ51.5 junta del panel / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional del maestro al satélite
Rango Tipo Descripción
Ø 52 mm
0-10 bar Satélite Indicador de la presión del aceite del motor, negro
0-10 bar / 0-145 psi Satélite Indicador de la presión del aceite del motor, blanco
0-145 psi Satélite Indicador de la presión del aceite del motor, negro

Voltímetro satélite

El voltímetro satélite OceanLink muestra de forma precisa el estado del generador y la batería.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco o viceversa
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje desde la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12-25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en junta del panel  Æ51.5 / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional del maestro al satélite
Rango Tipo Descripción
Ø 52 mm
8-16 voltios Satélite Voltmeter, Voltímetro, negro o blanco
18-32 voltios Satélite Voltmeter, Voltímetro, negro o blanco

Indicador satélite de la presión del turbo

Este indicador satélite OceanLink de presión detecta los cambios en la presión del turbo.

  • Versión: retroiluminación translúcida.
  • Carcasa: plástico (ignífugo) acorde a UL 94-V0
  • Bisel: plástico, de color
  • Lentes: plástico, doble lente, antirreflectante
  • Esfera: negra con los gráficos en blanco
  • Iluminación: LED rojo, 8 pasos de atenuación, ajustable mediante el maestro
  • Puntero: retroiluminación translúcida, casquillo negro, aguja blanca
  • Conexiones: conector AMP 282105-1, super seal 1.5 series
  • Instalación: montaje desde la parte delantera, tuerca de la carcasa, altura de la contratuerca 0-12 mm, tacos 12-25 mm montaje empotrado: para 3 mm de espesor del panel con ángulo de montaje, tornillos y tacos en junta del panel  Æ51.5 / Æ60x2
  • Zona de indicación: 270º (dependiendo de la funcionalidad del satélite)
  • Temperatura de funcionamiento: -20 °C a +70 °C (en tensión nominal)
  • Temperatura de almacenaje: -30 °C a +85 °C
  • EMC: DIN EN61000-6-1/2/3, EN61000-4-3, EMC Directive 2004/108/EC
  • Clase de protección: IP65, montada desde la parte delantera según IEC 529
  • Número máximo de satélites: 20 indicadores máx. y 20 m de longitud de cable conectado al maestro.
  • Consumo de corriente: <70 mA con iluminación
  • Transferencia de datos: Easy Link bus unidireccional del maestro al satélite
Rango Tipo Descripción
Ø 52 mm
0-3 bar Satélite Indicador de la presión de sobrealimentación

Buscar Distribuidor / Contáctenos

Busque el contacto, distribuidor o servicio adecuado en todo el mundo

Contacto

© Continental Automotive Spain S.A. 2016

VDO - A Trademark of the Continental Corporation
