Monitores TFT AcquaLink®

Óptima fiabilidad y legibilidad

monitor TFT

El monitor TFT 4.3'' requiere el uso de una unidad de control de navegación para la entrada y el procesamiento de datos.

monitor TFT
El monitor TFT 7" está equipado con pantalla táctil capacitiva y proporciona una legibilidad óptima incluso con luz solar directa.
Los monitores TFT pueden mostrar cualquier información recibida por la caja de navegación. Un mando a distancia permite al usuario seleccionar qué información desea ver.

Los monitores multifunción TFT AcquaLink® están disponibles en los tamaños 4.3" y 7". Las pantallas, acopladas ópticamente y a todo color con una profundidad de 24 bit/16 mio., presentan tecnología transflectiva para una legibilidad sin igual y sin precedentes, incluso con luz solar directa.

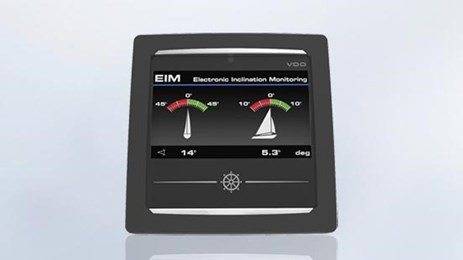

Monitor TFT 4.3''

Las pantallas, acopladas ópticamente y a todo color con una profundidad de 24 bit/16 mio, presentan tecnología transflectiva para una legibilidad sin igual y sin precedentes, incluso con luz solar directa.



Características y funciones
Velocidad por agua Hora de llegada (Marca) Velocidad teórica del barco Ángulo del timón
Distancia a través del agua Hora de llegada (Pista) Rumbo magnético Aceleración
Velocidad promedio a través del agua Hora local Intensidad de campo Velocidad de giro (Rotación)
Travesía Vector de corriente Rumbo magnético verdadero Escora
Profundidad por debajo del transductor Pista (Track Made Good) Desviación Balanceo e inclinación
Profundidad por debajo de la deriva Waypoint y selección de ruta Calibración automática Valores de amortiguación
Profundidad por debajo de la superficie Saltar marca/ Detener pista Posición Velocidad de motor*
Reloj del ancla
(Cambio de profundidad)
Reloj del ancla
(Cambio de posición)
Velocidad sobre el fondo Consumo de combustible*
Alarma on/off de navegación Alarma de reloj Rumbo sobre el fondo Presión del aceite*
Ángulo del viento aparente Supply Voltage Tiempo (UTC) Temperatura del agua del refrigerante*
Velocidad del viento apaarente Depósito de combustible Número de satélites Temperatura del aceite*
Ángulo del viento real Depósito de agua dulce HDOP Presión del refrigerante*
Rumbo magnético verdadero Depósito de aguas residuals Error de traza Agua en el combustible*
Velocidad verdadera (VMG) Motor de arranque de la batería Rumbo a la marca Gama de combustible*
Ángulo de viento absolute Control de luz de navegación Distancia hasta la marca Barómetro
Ángulo de deriva Alarmas de voltaje Distancia de la marca Temperatura del aire
Cronómetro Alarma de temperatura del agua Hora de salida (marca) Temperatura del agua
Rendimiento de navegación Alarma de gas Hora de salida (pista) Intrusión de agua
*Información recibida del motor



Tamaño de la pantalla Voltaje Resolución Referencia
4.3" 8 – 28 V 480 x 272 (WQVGA) A2C59501996

Monitor TFT 7''

La pantalla a todo color presenta tecnología  transflectiva para una legibilidad sin igual y sin precedentes, incluso con luz solar directa.





Características y funciones
Velocidad por agua Hora de llegada (Marca) Velocidad teórica del barco Ángulo del timón
Distancia a través del agua Hora de llegada (Pista) Rumbo magnético Aceleración
Velocidad promedio a través del agua Hora local Intensidad de campo Velocidad de giro (Rotación)
Travesía Vector de corriente Rumbo magnético verdadero Escora
Profundidad por debajo del transductor Pista (Track Made Good) Desviación Balanceo e inclinación
Profundidad por debajo de la deriva Waypoint y selección de ruta Calibración automática Valores de amortiguación
Profundidad por debajo de la superficie Saltar marca/ Detener pista Posición Velocidad de motor*
Reloj del ancla
(Cambio de profundidad)
Reloj del ancla
(Cambio de posición)
Velocidad sobre el fondo Consumo de combustible*
Alarma on/off de navegación Alarma de reloj Rumbo sobre el fondo Presión del aceite*
Ángulo del viento aparente Supply Voltage Tiempo (UTC) Temperatura del agua del refrigerante*
Velocidad del viento apaarente Depósito de combustible Número de satélites Temperatura del aceite*
Ángulo del viento real Depósito de agua dulce HDOP Presión del refrigerante*
Rumbo magnético verdadero Depósito de aguas residuals Error de traza Agua en el combustible*
Velocidad verdadera (VMG) Motor de arranque de la batería Rumbo a la marca Gama de combustible*
Ángulo de viento absoluto Control de luz de navegación Distancia hasta la marca Barómetro
Ángulo de deriva Alarmas de voltaje Distancia de la marca Temperatura del aire
Cronómetro Alarma de temperatura del agua Hora de salida (marca) Temperatura del agua
Rendimiento de navegación Alarma de gas Hora de salida (pista) Intrusión de agua
*Información recibida del motor



Tamaño de la pantalla Voltaje Resolución Referencia
7" 8 – 28 V 800 x 480 (WVGA) A2C59501997

Control remoto HMI

La unidad de control de navegación AcquaLink® permite a los capitanes asumir el control de los monitores TFT AcquaLink® en situaciones donde sea imposible alcanzar la pantalla táctil o no esté colocada convenientemente.

Se pueden cambiar las pantallas y navegar por los menús y las variables de entrada usando el botón de avanzar/girar y otros seis botones. Una unidad de control de navegación puede asumir el control de cualquier pantalla conectada a la misma VDO Bus con sólo pulsar un botón. Incluso múltiples unidades pueden ser conectadas al mismo Bus sin problemas.

Voltaje Referencia
8 – 28 V A2C59501982
